我家在一个风光秀丽的小山村,门前的小河清澈见底,一般的地方人都能趟过去。小时候,特别爱捕鱼。那时河里总能看见鱼儿三五成群的游弋。到了暑假我和弟就拿着钓竿,提着水桶下河了,可惜钓鱼鱼儿上来的太慢了,心里就想着,要是鱼儿任我捕捞,好快乐哦。。。河水半干涸的时候,我们下河摸鱼,用筐子捞鱼,几乎每天都可以喝到鲜美的鱼汤。到了后来电鱼机出现了,看见那些电鱼的每次都可以电十几斤(我们那里鱼儿不大,十几斤已经很多了),就梦想着自己能有一台电鱼机多好啊!可惜那时家里穷,电鱼机又是一般人买不起的玩意。后来我想用老式的手摇电话机电鱼,摇得飞快的时候可能有100多伏带一个220V15W的灯泡还有一点红,一下河根本摇不动,更不用说电鱼了。上高中后,我的物理老师会做电鱼机,于是我们几个爱好电子的就买了元件请他教我们做。

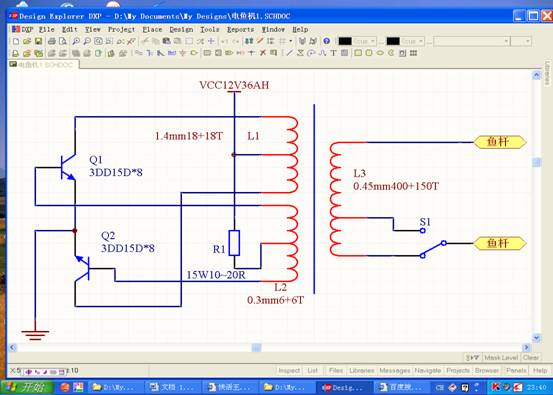

电路是老式晶体管的,后级不用电容放电,变压器直接输出,功率不大,空载600V用100W的灯泡作负载有250V,200W有150V左右,电鱼范围浅水1米左右,当时我们已经很满意,毕竟可以电鱼了。下面是原理图,很简单,适合初学电子者制作,变压器用舌宽25mm或28mm的硅钢片,叠厚15mm左右,注意层间绝缘。 大功率管3DD15D用螺丝上在100*200mm的两片散热器上,散热器可用做门窗的铝合金方管据开。R1用15W水泥电阻,起振后带上100W灯泡负载,调节R1使灯泡最亮发白光,比接照明220V还亮,这样在浅水中电鱼就没问题了,做的好的话可使200W灯泡发白光。如果不起振只需将L2的两端抽头对调。不知是电路问题还是自己水平问题,这个电路功率最大我只做到了200W......
后来,我用配电用的电流互感器做铁芯.环形的铁芯,硅钢片质量不错.内经3.8cm外径6cm,厚约2cm,初级用1.5mm线绕30+30,次级0.5线1000匝,效率比起E形铁芯高了许多.
再后来用两个彩电高压包的铁氧体并联,组成口子形,线圈分别绕在两个柱子上,初级1.5,14+14圈,次级480圈.用15D的管子半边12个,这个功率做到了300W.带200W+100W220V灯泡还有200V.效率有75%左右.我用12V32AH的电瓶下河电鱼,间歇工作(电鱼机都是间歇工作的)一天电七八个小时,可以电两天冲一次电.不过我们那里是淡水,水质较好,水也不深.我的机子个人背着很轻松,一个人可以电一天.
低频机变压器绕多绕少我都试过.不过没有用截面更大的铁芯试过,铁芯截面越大变压器的功率就越大.要想做到更大功率就必须加大铁芯截面和管子数量.
低频机包括白金机和晶体管机. 低频机由于工作在低频几十至几千HZ,所以变压器的用铜量较多,铁芯体积较大.白金机由于它的铁芯没有构成闭合回路,漏感很大, 所以它的功耗很大.效率很低.只有20-40%,不会超过50%.它的用铜量最大,初级用线粗,匝数为40-120匝,次级为初级的25-35倍即1000-3500匝,匝数较多时效率较高.做这种机子只适合初学者试验,没什么意义.我曾做过一台150W的白金机,下水两个小时就将40AH电瓶的电耗尽.而同功率的晶体管则下水了15小时.晶体管机的效率较高,一般50%-75%.性能稳定是晶体管机的最大优点.一般试机时烧几个管子后,工作几年都不会出问题.

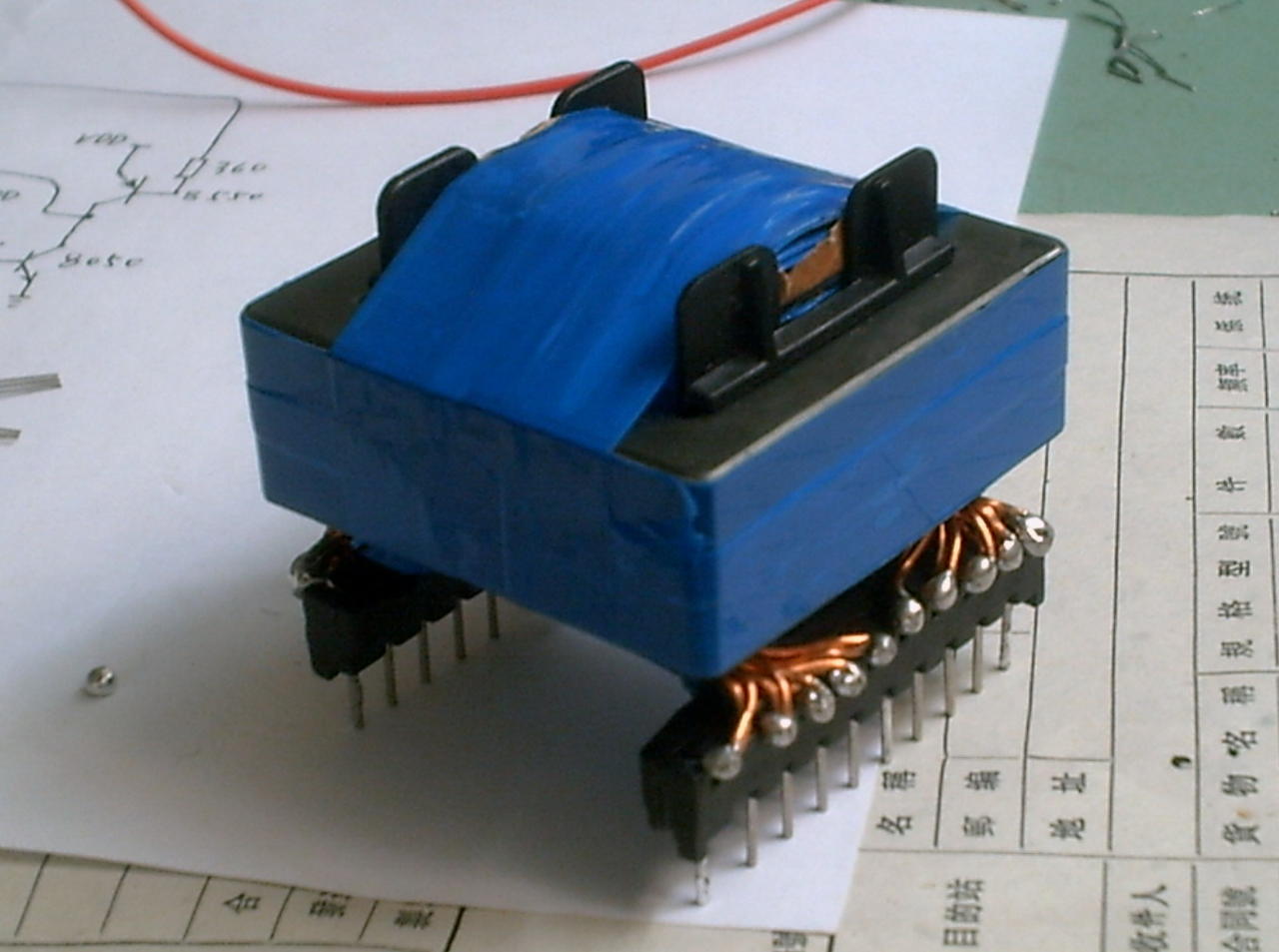

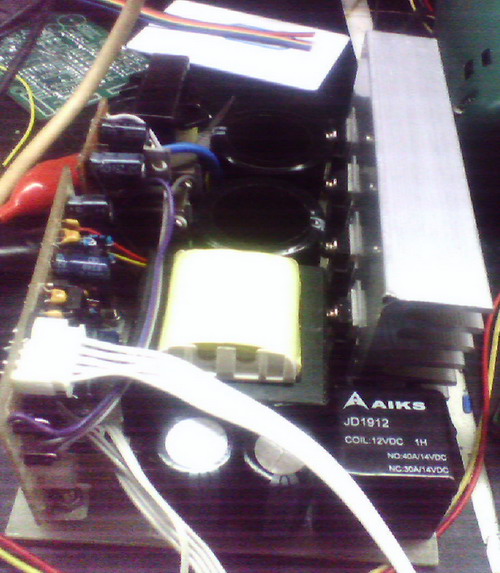

高频机一般工作频率在10KHz-200KHz.它的变压器体积较小,用铜量最少.一般初级2-3匝,次级40-100匝.它的效率高,可达80-90%.由于匝数少,它的线损就小,很容易将功率做大.我曾用两个21寸的彩电开关电源变压器磁芯合并后轻轻松松就将前级功率做到了400W,前级带4个100W灯泡还有230V.现在我正在做一个1000W的高频机,变压器已经做好了.EE55的磁芯,初级1.0的线10根并绕,2匝+2匝,次级0.75的线2根并绕,40+30匝.
控制板用SG3525+LM324+NE555+
(未完待续)
(请先看我的第二篇文章,电鱼机原理与制作,那里面有几张电路图,高频机的)
白金机图片
作者:快活王2008
更多详细信息,电鱼机的工作原理,各种电路图请看我的空间 ,双击<<电鱼机原理与制作(原创)及电路图>>

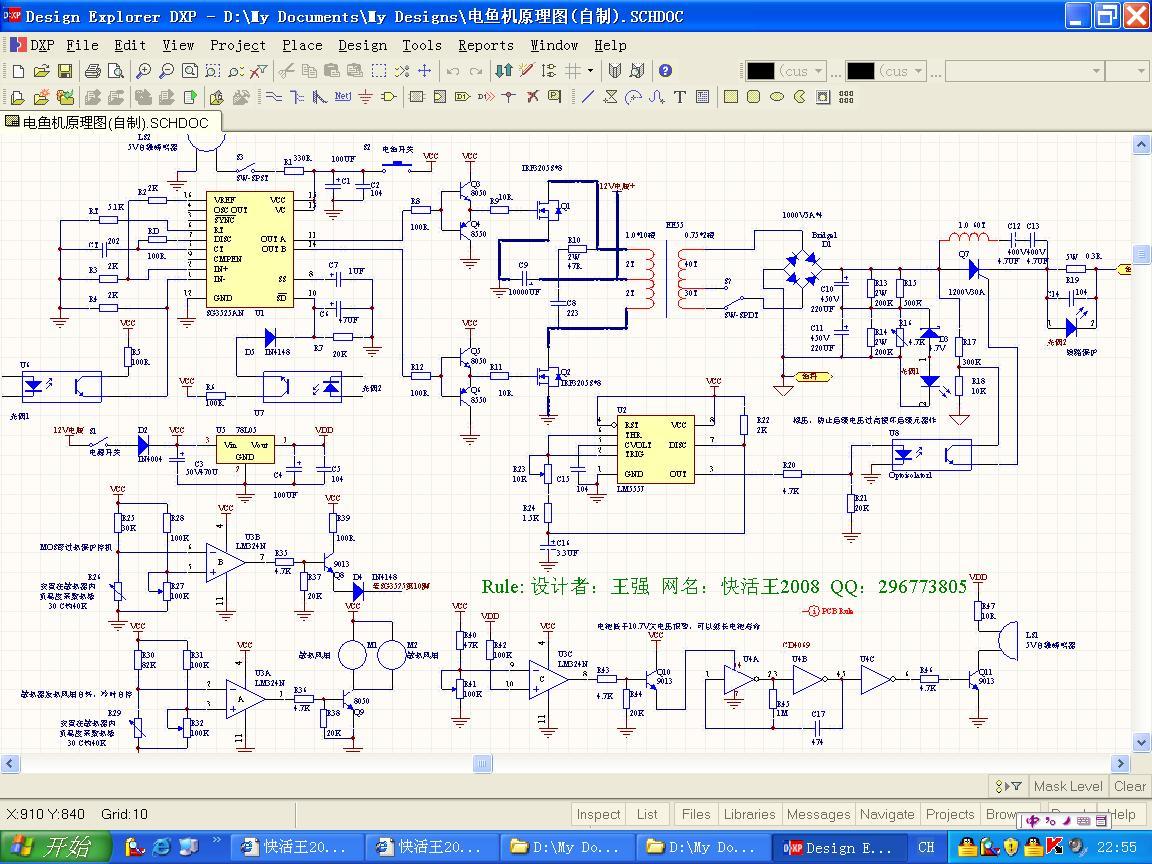

刚设计好的保护功能齐全的1000W电鱼机原理图,时间紧还没成机,部分元件也欠缺。请高手指点。
此机具有输出短路保护,输出电压超高保护(防止击穿烧坏后级功率器件),散热器热风扇自动启动,散热器冷风扇自动停,MOS管温度超高自动停止输出保护,电池电量低欠电压报警。本来想在前级加防反接措施,但是没有买到合适的保险丝或继电器。不知那位高手有没有除保险丝和继电器之外的可靠的防反接方法,我想请教请教!谢谢!

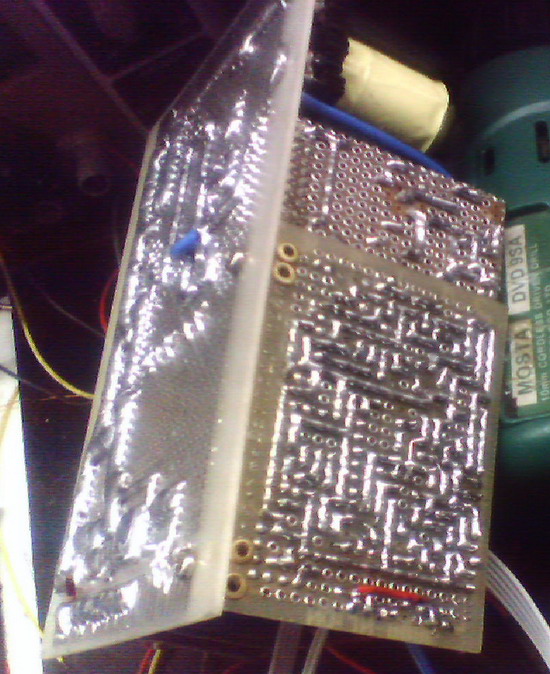

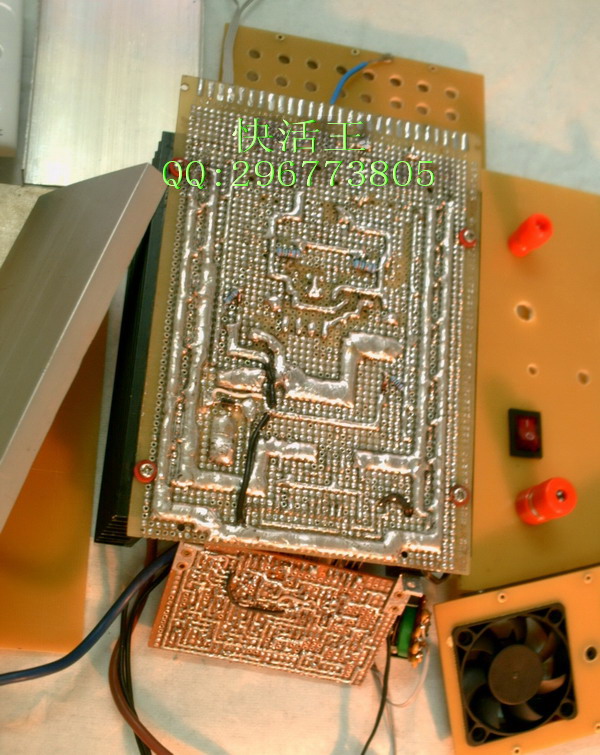

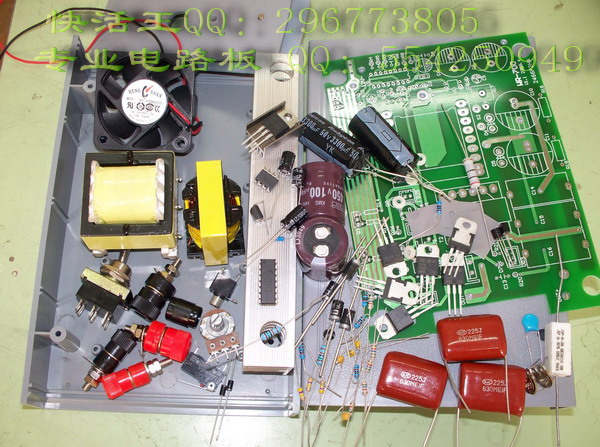

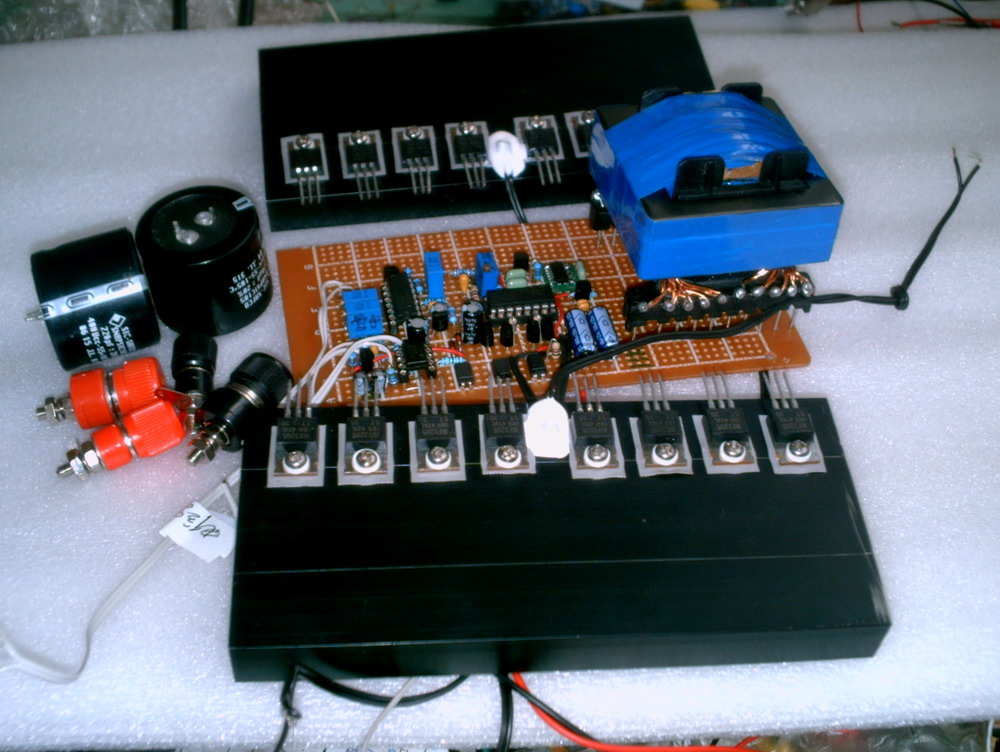

下面时我的手工制作,等成机后我会再传上来。

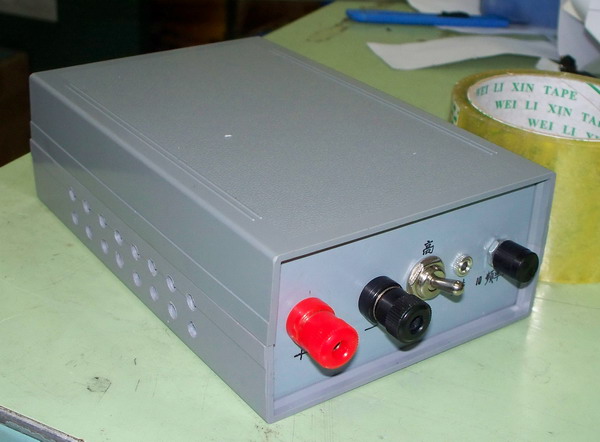

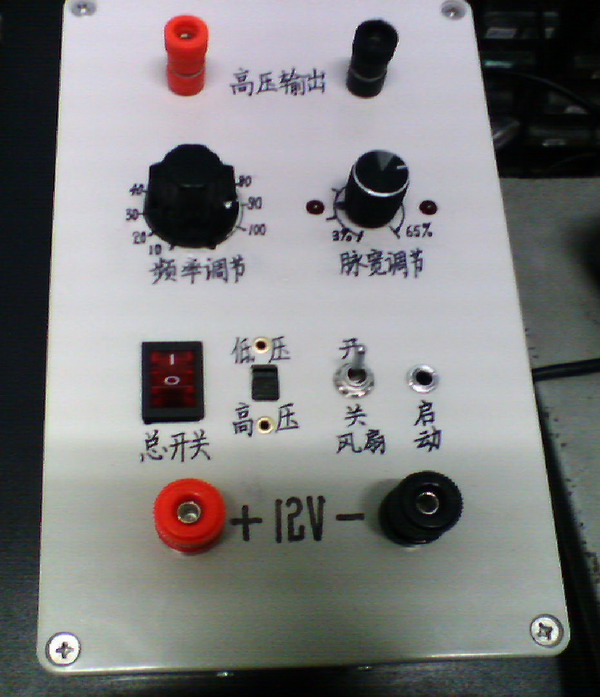

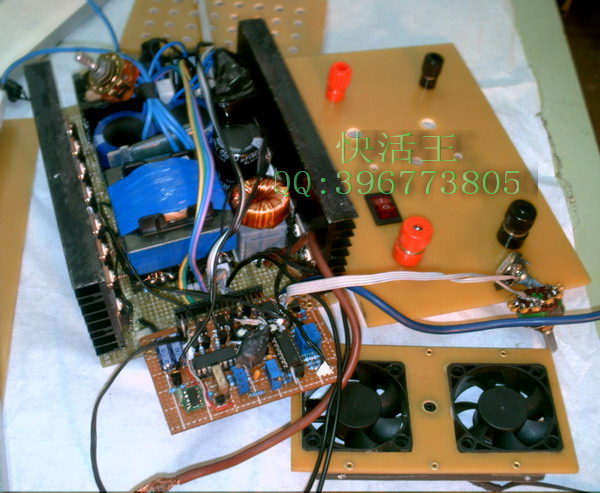

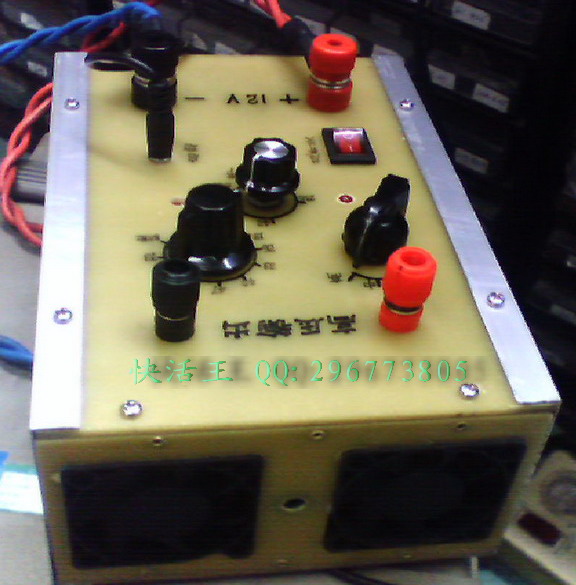

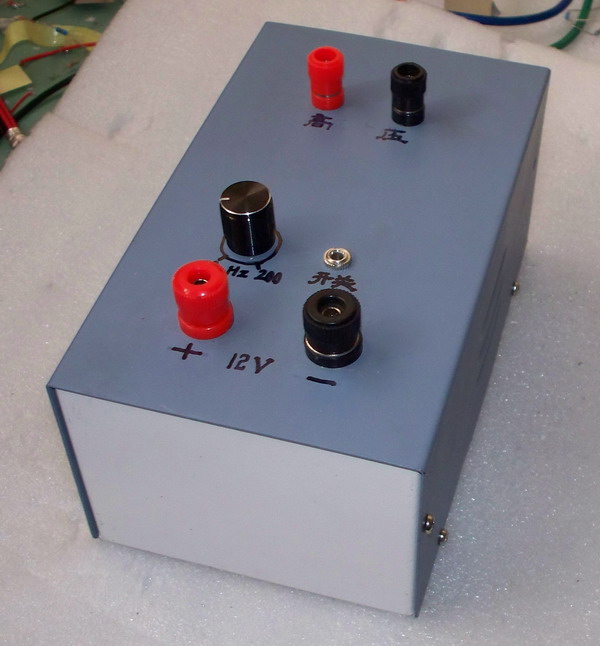

感谢大家支持,我的机子已做好,发个图片大家看看,
QQ群:电鱼机论坛,45435753,上限200人。电鱼机超级论坛47129977上限500人,欢迎大家加入交流!

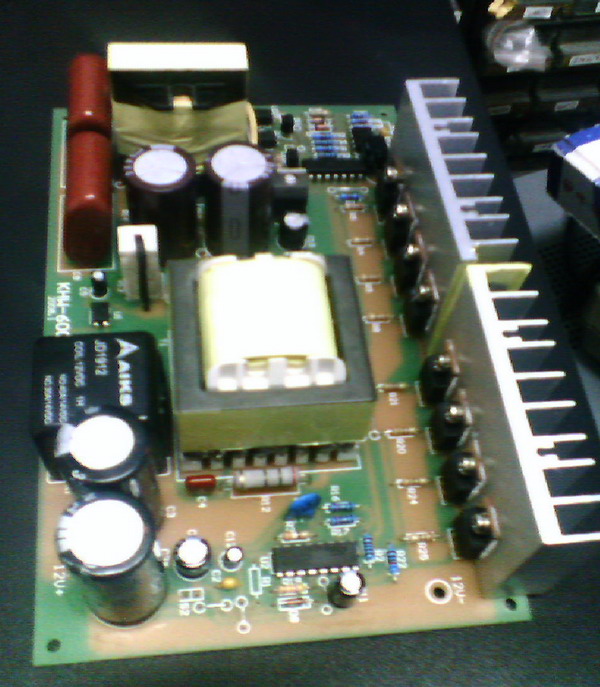

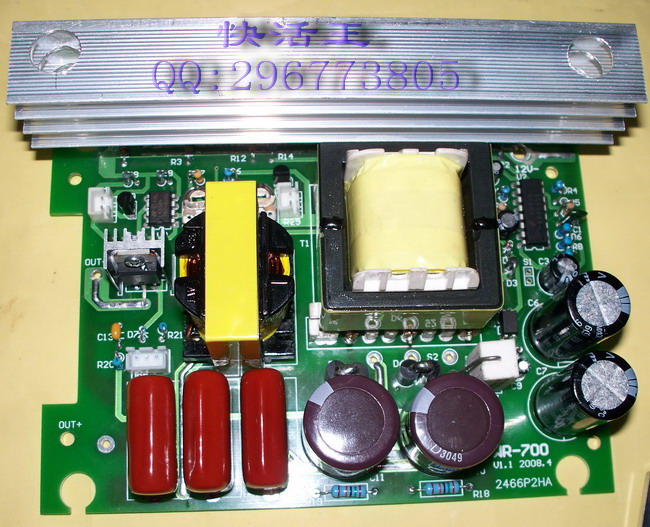

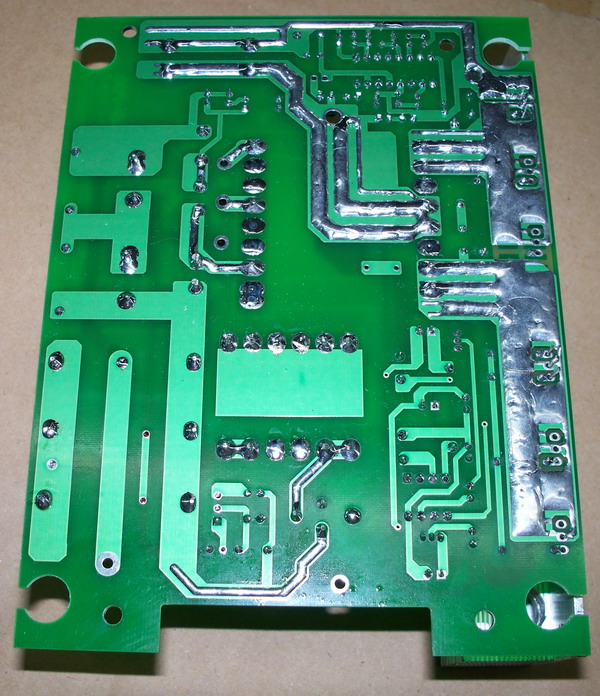

下面是我刚设计的600W高频机,双面玻纤板。

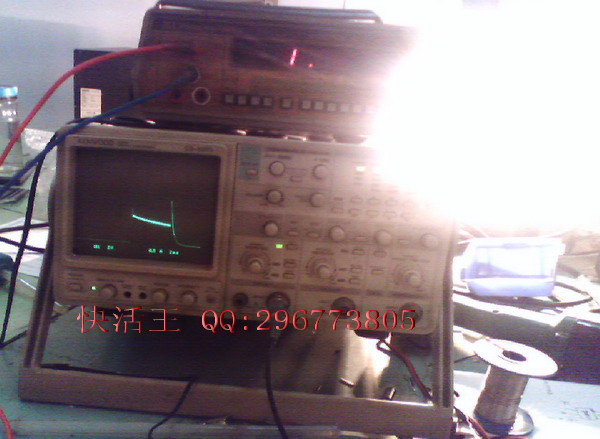

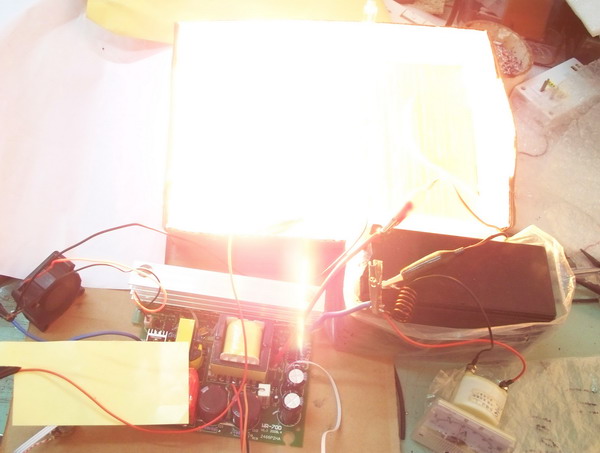

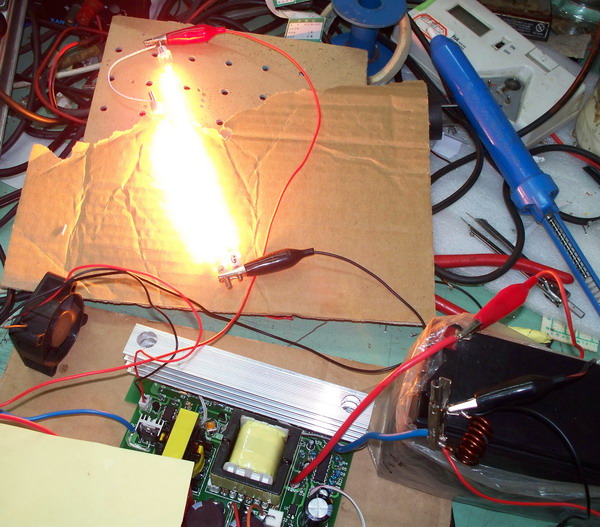

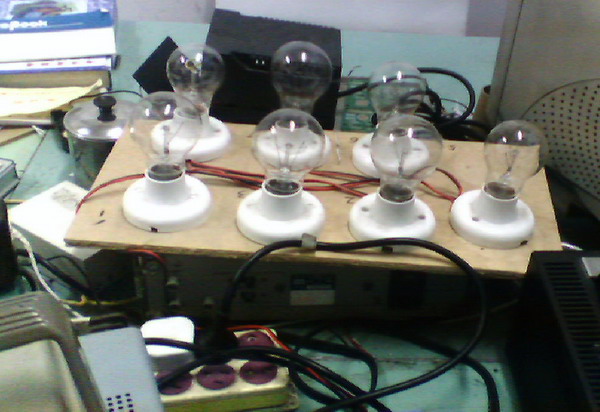

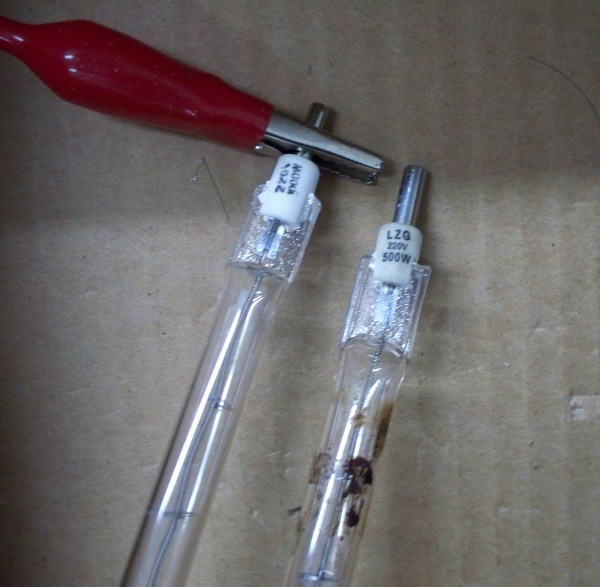

600W机子带1500W效果

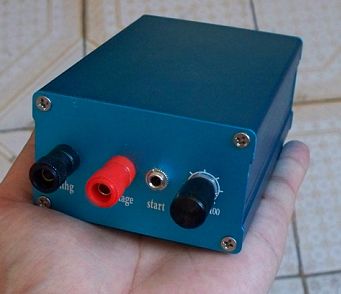

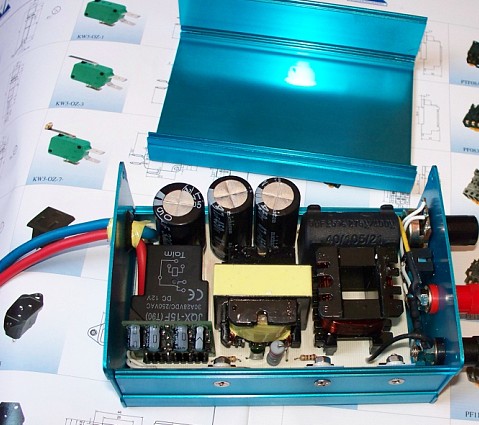

最新作品,200W小机子:蓝色铝合金外壳,内部精密贴片模块控制,强力尖峰脉冲输出,高效率,超省电,超轻超小体积,配用10-32AH电瓶,特适合单人娱乐电小溪。过流保护,短路保护,随意短路没事。电池接反保护。
