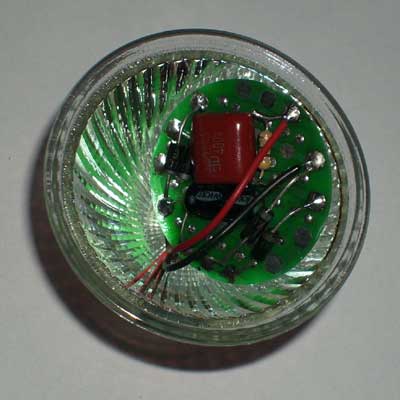

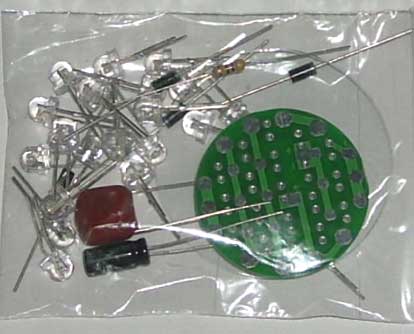

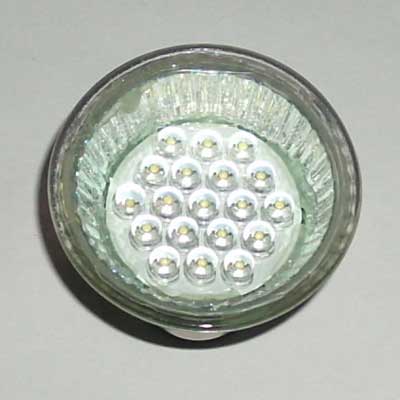

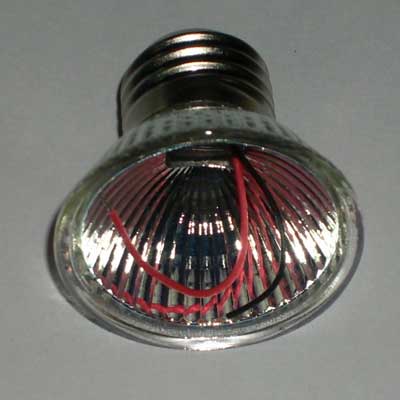

选择分类:当前分类——电子入门 相关联或者相类似的文章: 免费抄版软件——文字或图片转PCB文件(31341) 节能灯套件制作说明(9999) USB充电器套件制作说明(3141) 交、直流电大揭秘---通俗理解法(2597) 常用集成电路功能列表(2086) 电子基础知识--电阻篇(1748) 什么是压敏电阻?(1644) 什么是电平?(1644) 什么是“压敏电阻”(1644) [原创]最新智能色环电阻识别程序(1517) 整流电路详解 (1381) 本站免费资料的网址(1329) 爱好捕鱼的朋友千万别错过!(我的电鱼机制作经历)(1322) 测电阻法(1279) 电子基础知识--电感(1239) 充满电磁波的天空 (1194) 识别色环电阻的阻值...(1141) 了解隔离变压器(1116) 电烙铁的妙用(1109) 麻烦的USB硬盘和延长线(电子知识)(1105) 首页 前页 后页 尾页 本站推荐: | 节能灯套件制作说明 本套件必须使用罗口插座,收到的实物只有上面右边的灯杯,如果您需要购买左边卡口,请不要将本商品放入购物车,如果已经放入了,请在购物车修改数量为0并保存修改。 想省钱,就用LED照明;想好玩,就用LED照明;想新潮,就用LED照明;还想学技术和提高自己的动手能力,那就立即自己组装、制作并享用LED照明! 1只1年可以省10元的电费,10年就可以省100元的电费!2只省钱加倍,买得越多,用得越多,省的就越多!为什么不立即购本套件回去组装并加以应用呢? 电表不转不是我们的错,24小时连续工作一个月都不需要1度电也不是我们的错!经过测试,本长寿命LED节能灯耗电量不足以让2(4)A或者更大安培的电度表转动,即使是长年累月的工作,一度电费也不要。本世纪最大的进步很有可能就是照明技术的突破和进步,社会的发展使得人类已经离不开照明,可是用于照明消耗的电能已经成为电能的主要消耗之一,想省电,就要从照明开始。 另外,灯具的寿命也有了很大的提高,爱迪生最初发明的白炽灯泡寿命只有几十个小时,现在的日光灯管和白炽灯的平均寿命也才几千小时,这相当于,如果用户每天打开灯具10小时,那么一年内更换灯具的可能性为90%,而LED的使用寿命在几万小时以上,这意味着,既使每天使用20小时,也很有可能10年时间不需要更换灯泡。由于LED发热量极少,效率高,相关配件的寿命也会有增长,由于时间太长,无法用时间实践来证明,但是LED已经是公认的寿命最长的照明产品! 当然,LED的不足之处在于成本太高,暂时还无法普及到普通家庭,现在仅仅只在少数大公司、大酒店、大广场采用LED照明。那些全部更换成LED照明的费用一次投入就是数万元甚至数十万元,当然,他们可能会在一年内或者两年内就会收回投资。为什么呢?因为他们一个月的照明电费就有10万元,换为LED照明后,他们的电费一般会降低一半以上,不收回投资才怪呢!深圳已经有这样的照明服务公司,他们免费帮公司、工厂等单位更换LED灯具,承包照明电费运营管理,这些公司的老板都开小车的(有钱呗)。 经过本站试验,使用本灯距离5米远时就可以看清书上的4号大小的字,作为小夜灯、走道灯、指示灯、信号灯是完全够用的,15W的白炽灯的亮度也强不了多少;当使用两只或者三只本灯在5米远时都可以清清楚楚的读书看报;当使用5只本灯时,已经明显感觉比15W的白炽灯亮度要亮得多,由于LED光色接近自然白光,效果差不多已经接近40W的白炽灯泡了,这样看来,有些LED的广告上说明省电百分之七十,还是有一定道理的。如果大家是用作台灯,一只1W的LED灯就完全足够了,因为台灯的使用距离才0.5米远,一个发光二极管照明都看得见,而本1W的LED灯中有19个高亮的草帽发白光二极管照明。请注意:市面上有些白光LED灯不是采用的草帽灯,在LED自己的聚光作用下,射程会更远,那种灯不适合家用照明,那是用来商场照射商品展示用的,那种灯比草帽灯要便宜,本站的LED草帽灯0.5元一只,一分钱一分货。 套件说明,罗口的电镀玻璃反光灯杯1只、圆型透明的平面封口玻璃1块、0.8mm高精度双面电路板1块、高亮白光草帽灯19只、400V224高压金属膜限流电容1只、1N4007整流二极管4只、4.7M高压泄流电阻1只、63V10UF消闪烁用滤波电容1只。 制作装配时需要电烙铁、万用表、尖嘴钳、剪钳、热熔胶枪(胶)等工具消耗品请自备。市面上相同功能和特性的LED灯售价高达18元以上,更有高达百元以上的LED灯,现在大家自己动手,只需要十多元就可以立即享用这世界上最新的环保省电LED照明技术!学校组织批量购买,每50套赠送一套备品,免费提供部分元件备品! 电路原理图:工作原理非常简单,通过电容限流了发光二极管的工作电流小于25MA,加上C2吸收了开关灯的冲击电流,有效的确保了发光二极管的使用寿命。采用电容降压,不消耗电能,不发热,效果好。(发光二极管的工作电流由C1的容量决定,如图最大不能超过474,如果发光二极管的工作电流超过了50MA,估计发光二极管的寿命会大大缩短!如果觉采用224亮度已经太亮,可以换容量为104的电容,这样LED的工作寿命会超过几万小时。)

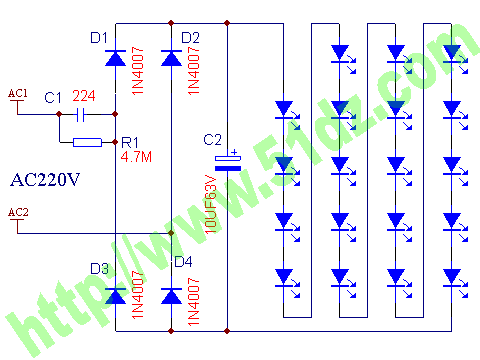

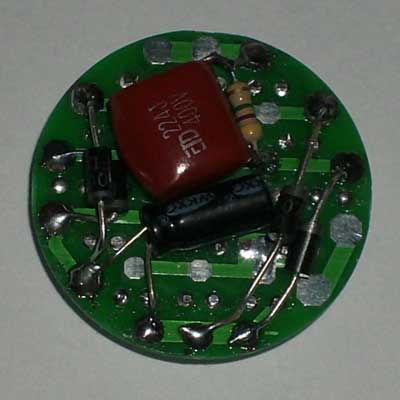

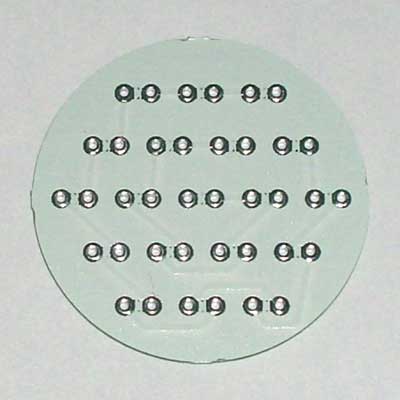

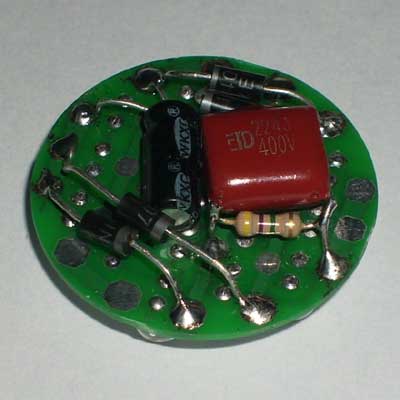

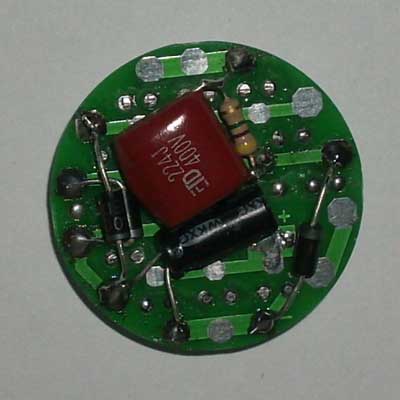

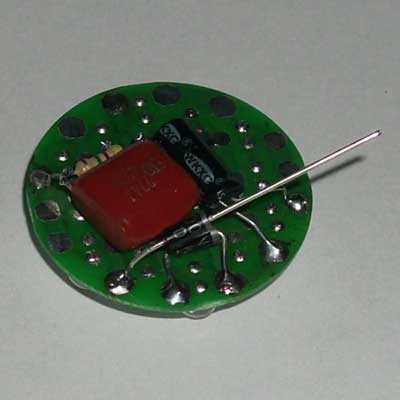

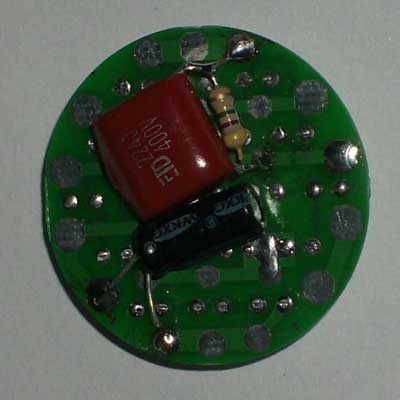

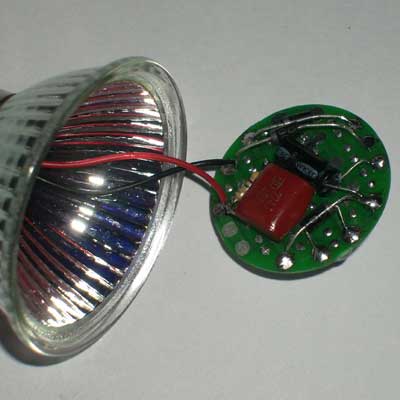

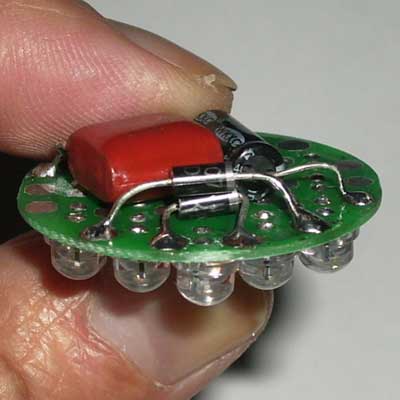

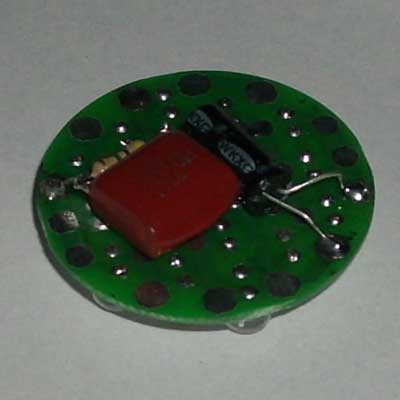

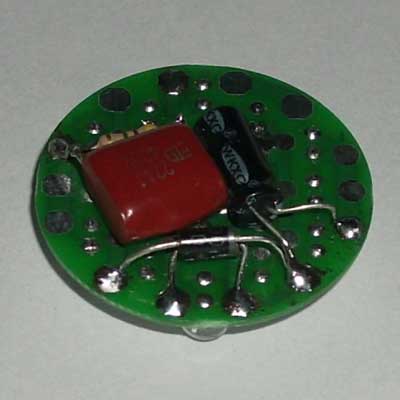

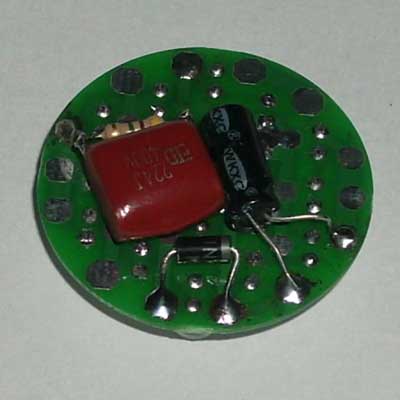

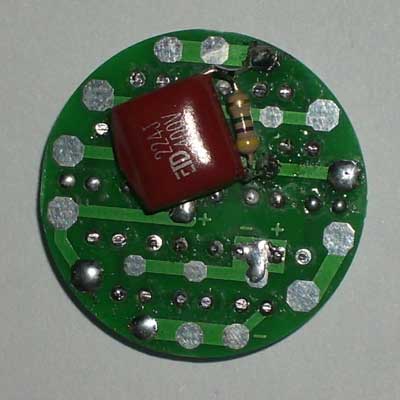

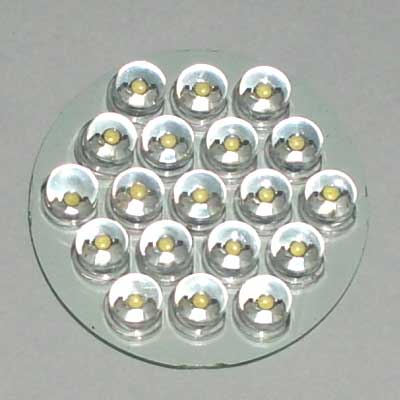

打开电路板,发光二极管全部按一个方向安装,六角型,好看实用。 LED剪脚请贴紧板剪脚,只管贴紧线路板剪脚,因为是双面板,整个铜孔都能导电!先装大电容,注意在板内2-3mm,要保证能放进灯杯。 再装高压电容224的泄流电阻4.7M,该电阻可以装也可以不装,主要是为了给电容放电,防止电人。 再焊另一边,保证留有各电路节点之间的安全距离。

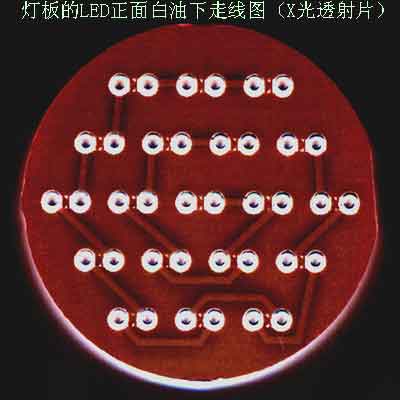

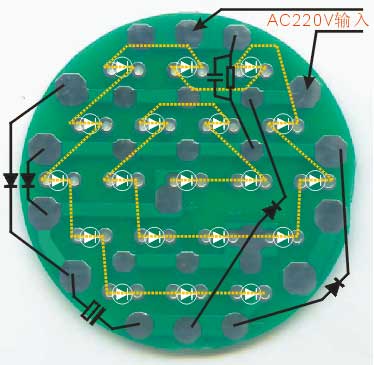

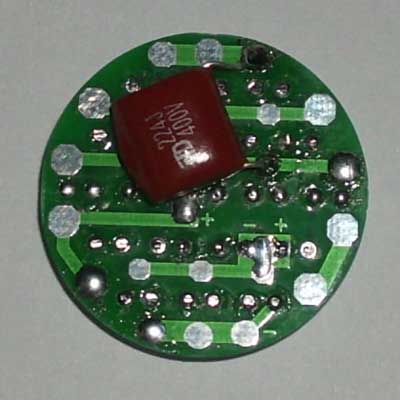

黄色线表示白油下面的走线,请参照上面的X光图(和黄色线互为镜象)。 1、 本站不保证以上观点正确,就算是本站原创作品,本站也不保证内容正确。 2、如果您拥有本文版权,并且不想在本站转载,请书面通知本站立即删除并且向您公开道歉! |
