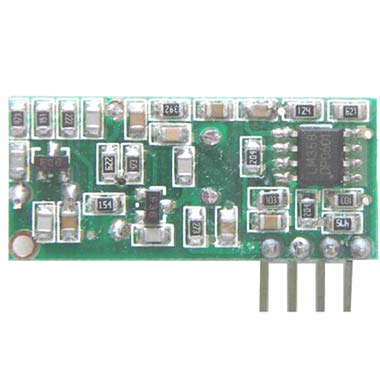

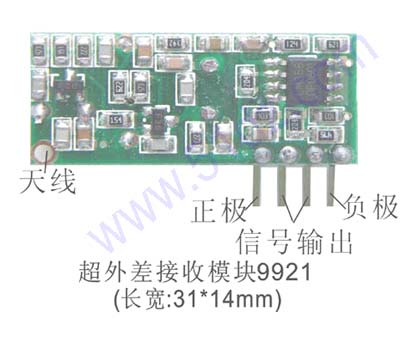

超再生接收模块9921 性能指示：
工作频率：315MHz。 调制方式:调幅方式接收。
接收距离: 80－120米。 工作电压: 4.85-5.50V。
静态工作电流: 2.2mA。 接收时工作电流：2.2mA左右
解码IC：PT2272（或兼容型号） 出厂振荡电阻: 270K
振荡电阻可以按照客户的要求更换.
外接天线:30cm多芯或单芯普通导线。
适用范围：
用于数据传送及信号控制
工业控制防盗报警
发射可以选用2262编码芯片,接收端和2272(L4、M4)解码芯片配用
2262 2272编解码IC应用原理简图以及振荡电阻对应表格如下：
/pic/baoj/jf001.jpg
地址码的学习和删除通用方法
学习的方法:一直按住学习按键不要松手大约4秒钟以后,学习指示灯亮,然后松开学习按键,按遥控器的按钮,如果学习成功指示灯会立即熄灭,学习不成功指示灯不会熄灭,过5秒钟自动退出学习状态.每学习一个遥控器,需要重复以上的操作.
删除的方法：一直按住学习键7秒钟左右不要松手，学习指示灯亮闪烁3次后，以前学习的地址码都会删掉。
无线发射和接收工作的必要条件
1. 发射和接收的频率要绝对一致.如:315MHz或者433.92MHz
2. 编解码IC的型号要求能够配对.
3. 编解码IC的振荡电阻要符合技术要求.
4. 编解码IC的地址要一一对应.
5. 编解码IC的数据要一一对应.
6. 发射和接收电路的工作电压要符合技术要求.
电路原理参考图：
