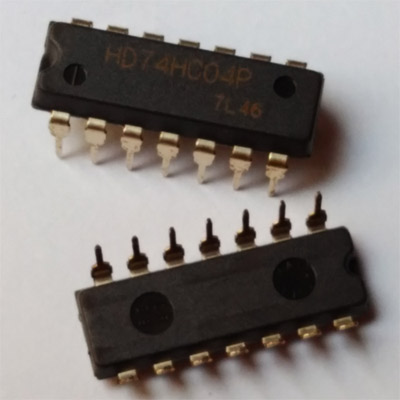

直插 74HC04 六非门 HD74HC04P DIP-14 全新原装。其突出优点是可在2~6V电压下工作，并且很适合在低压下工作，不象4000系列CMOS电路。虽可用于3~15V电源，但在5V以下的输出能力已大为减弱。这次我以2.3V为电源，试验74HC04，电路如图。当开关按下后，输出电平为H，电压达2V（输出电流2mA）。说明74HC的输出能力远超过4000电路。经过约100s后输出由H变为L，为0V。说明74HC电路同样也具备4000的高输入阻抗。极其适合CMOS电路应用。
     为了验证74HC04的耗电量，我将6个反相器的输入端全部接GND或Vcc，结果此时用100uA表已测不出耗电，说明耗电<=0.2uA。只有当I.C输出一定电流时她的耗电才相应加大。从这次试验说明74HC系列I.C是4000系列的改进型替代产品，性能远超4000系列。除具4000的基本特色以外还有可低压工作，输出能力强和高频特性好（可工作至43MHZ）的特点。价格上74HC并不贵，与4000差不多。可见，74HC不仅可取代4000电子应用，而且特别适合制作低压袖珍电池供电的电子装置，象收录机，照相机，袖珍仪器之类。

74HC04:六反相器

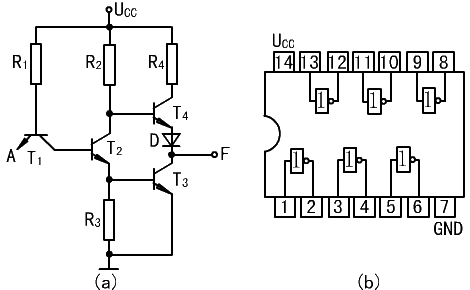

                 (上图为 TTL非门电路及7404引脚分配图)
