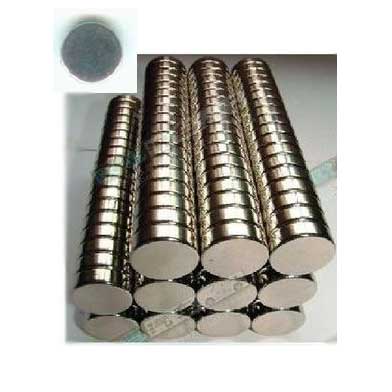

电磁秋千强力磁铁，可以强力吸附铁屑，磁铁 磁钢 霍尔传感器专用 圆磁铁 圆磁钢 直径7mm, 厚2mm 。

欢迎购买，已经购买了本线圈的朋友请观看下面本站设计的电路原理圈：

特点介绍：
本电路由本站自行设计，设计新颖独特，每一个元件都有它自己的作用，各元件的功能明确，结合巧妙，互相搭配，互相影响，搞懂了本电路，相信对三极管的作用、功能、应用都会有一个更深层次的理解，可以这么说，搞懂了这个电路，电路、电容、三极管这块基本上就可以毕业了，因此，对于学校老师来说，本电路是非常好的、电子元件应用的一个教程！欢迎学校老师批量购买。本电路还有另一个优点，工作电流小，效率高，元件装错也不会损坏电子元件。

原理简介：
本电路中Q3为低功耗、高增益放大器，相对于Q3来说，通过R1供电，C2为滤波电容，Q3为共发射极放大电路，R2为集电极负载电阻，R4提供基极电流，R5稳定流工作点，C4为交流旁路电容，这样，Q3大约会有0.1-0.2MA的工作电流，工作在放大状态，C5为高频滤波电容，消除L1较长的引线带来的干扰信号，R6和C6为信号输入，C6为隔直电容。

当L1感应到磁铁经过时，会感应出几微伏的电压信号，该信号是一个周期的低频交流信号，改变磁铁的南北极或者交换L1的两端接线，使负半周先出现，当负半周时，Q3集电极电压上升，当负半周结束时，这时磁铁已经荡过线圈的中心位置，信号进入正半周，这时Q3基极电压升高，Q3集电极电压下降，这时Q1会产生较大的基极电流，从面会产生更大的集电极电流，该集电极电流经过R3产生远远高于0.6V的压降，从而Q2也进入导通状态。

这里Q1和Q2构成的实际上是一个可控硅电路，Q2导通会加剧Q1导通，Q1导通会加剧Q2导通，这是一个强烈的正反馈过程，在一瞬间，Q1、Q2完全导通，C2电压会急速下降，同时，由C3两端的电压不能突变，C3会立即经过R7、R8充电，由于R8大于R7，这会给Q4产生基极电流，Q4导流，L1线圈得电产生电流，该电流正好是产生排斥磁铁的力，相当于在最合适的时候，推了一下秋千。

Q1、Q2组成的可控硅电路导通，C3也充电充满了，C2也因为放电两端电压大幅下降，Q3也退出放大状态了，之后的电流来源只剩下R1供电了，但是R1电阻较大，最大供电电流也会小于0.5MA，这样就使得C2两不能在R3上产生大于0.6V的压降，Q2会没有基极电流，集电极电流也会变成没有，Q1也会跟着截止，C3充电也结束，Q4没了基极电流也会截止，最后的结果就是所有的三极管都会截止，这时R1会给C2充电，C2两端电压会上升，C3会通过R7、R8、R1放电，C3两端电压会下降，当C2电压上升到一定值时，Q3又会进入放大状态，等待秋千的下一次经过。

因此，本电路工作时，没有秋千经过时，只有Q3工作在微电流放大（工作电流小于0.1MA）状态（Q1也可能会产生一点点的电流），但是总的静态工作电流已经由R1限制在0.1MA左右，即使电源电压上升到6V时，整机的静态电流也小于0.5MA，所以，本电路非常省电。另外，Q4平常一直都是工作在零偏置，处于截止状态，仅仅只在最需要推秋千的瞬间才给L1供电推动秋千，因此，本电路的工作效率极高！如果要减少推力，可以在L1上串联电阻，限制经过L1的电流。

本电路设计巧妙之处在于：
1、本秋千突破传统，发扬传统，只用一只线圈既作秋千检测线圈，又做推力输出线圈；
2、Q4采用零偏置给线圈L1供电，给L1供电的大小和时间都可以在一定范围调节；
3、Q3采用微功耗加负反馈来放大L1的检测秋千到来的信号；
4、为了达到第一条优点，Q3采用失去供电的方法来克服Q4给L1供电产生的巨大干扰信号；
5、Q1、Q2组成可控硅电路，在Q3检测到秋千后，给Q3失电截止，让Q4通电给L1供电。
6、Q4推动秋千后，Q1、Q2会自动截上，Q3会自动进入放大等待下一次运行。

本电路中，R7也有一定的作用，它可以限制Q4的基极电流不要太大，同时延长Q4给线圈的供电时间，这适合机械结构比较差的电磁秋千，因此，本电磁秋千电路适合绝大多数高速的、低速的、大线圈的、小线圈的、大体积的、小体积的各种各样的电磁秋千应用！本电路设计版权所有，禁止竟争对手仿制！请注意：电磁秋千最终能否制作成功，某种程度上还取决于用户的机械装置！如果用户的机械装置不合理，那也可能不成功。但是，机械的问题毕竟比较简单，是眼睛看得见的问题，是用手就模得着的问题，本站不加以深入讨论，本站的电磁秋千套件，会提供一个简易的机械装置，确保用户的秋千绝对能荡起来！（再请注意：本秋千在启动时必须先人为的启动，如果秋千速度太低，或者磁铁距离线圈太远，导致L1连几毫伏的电信号也无法产生，本秋千就不会荡起来。）

说明：本站设计的电路原理图和以往电子杂志上介绍的电路完全不同，也不相近似，上面已经有介绍，完全是本站的新作原创，本站的电路比以往电路大约要少用2-5个电子元件，采用3V供电，更省电，更可靠，并且不需要使用稳压管和普通二极管。本站的电路图专门送给购买了本线圈或者本套件的朋友！再次谢谢大家购买！
