这是专为学生、电子初学者学习数字电路、模拟电路、运算放大器等电子技术做电子实验配套的电源板,该板通过输入双13V的交流电,就可以输出正负12V的双路直流电,这是专门用来做双电源运算放大电路实验用的,还可以输出一路5V和一路6V的直流电源,这是用来给数字电路和模拟电路做实验用的。
另外,板上还设计有一个手动低电平脉平开关信号产生电路,这采用了一片4011制作成硬件消抖动电路,是老师学生做数字电路、单片机电路实验成功的有力保证。
因此,本板共采用了4只三端稳压器,一只数字电路,六位活动接线柱,高效散热片,电解电容,整流二极管,无锁的按钮开关等元件,全部采用全新正品电子元件,质量稳定,效果可靠。
用户如果需要其它的电压输出,只需要更换三端稳压块就行了,例如需要正负9V的电压,将7912和7812换成7909和7809就可以了。

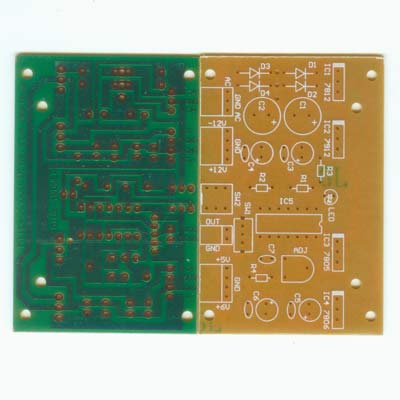

套件详细资料:印刷电路板,原理图,元件清单,元件,原理说明,制作说明等等。

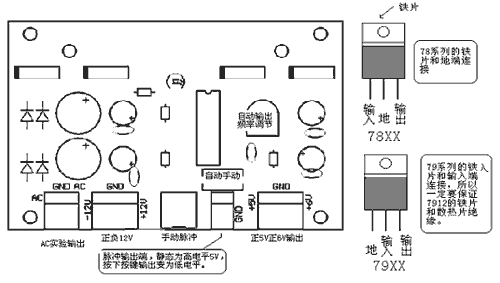

接线示意图如下:
原理:从变压器输出的两组交流电经D1—D4整流,C1、C2滤波后输入到稳压块LM7812和LM7912的输入端,LM7812输出稳定的+12电压,LM7912输出稳定的—12V电压,分别连接到输出座1的+12V和—12V接口;另外+12V又分别接到LM7805和LM7806的输入端,分别输出+5V和+6V的直流电连接接口2。脉冲部分由IC5、R1、R2组成。静态下,脉冲输出端为高电平,当按下按键,脉冲输出端输出一个负脉冲,直到松开按键才会又变回高电平。 变压器使用中心抽头双12V--双24V, C1、C2的耐压一定要大于整流输出的电压,C3、C4、C5、C6选择耐压为16V的即可。LM7812、LM7805、LM7806稳压块的铁片直接贴在散热片上,LM7912用绝缘导热胶片和绝缘帽与散热片隔开。
配另外,设计本板时也考虑到了实用性,本板完全可以配着你的电路应用到实际产品中去,批量(500以上)购买价格特优。
