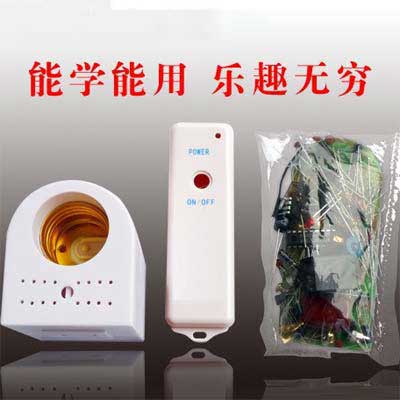

无线遥控灯座:能隔墙遥控,趣味性强 ①夜间当您需要上卫生间时,要在黑暗中摸找开关开灯、关了灯又是在黑暗中摸上床,有了这一盏遥控灯,躺在床上开灯或关灯——多么方便! ②夏天,在蚊帐里遥控开灯或关灯避免了蚊虫的骚扰;冬天,躺在暖和的被褥里看完书报或电视节目要关灯休息时,您一定会说这盏遥控灯多好啊! ③躺在床上“想开就开、想关就关”,遥控灯为您创造浪漫温馨的生活情趣!
电子小礼品:组装好的产品,赠送老师、同学、家长、亲友……,展示您的学习成果,享受成功和使用的乐趣
套件实验目的: 1.套件中的电子元件种类多:有电阻、电容(瓷片、涤纶、电解、微调),电感,二极感(分整流、开关、稳压、发光),三极管,集成电路,继电器,轻触开关等,基础元件种类多;
2.学习电子单元电路: 发射电路:电源升压电路→编码振荡器→发射电路→天线 接收电路:电源电路→天线→超再生接收→解码→双稳态 接收电路:电源电路→天线→超再生接收→LC选频→双稳态
3.培养动手能力
电路工作原理 发射电路:按AN,以BG6、L3为核心的升压电路把1.5V直流电转化成交流并升压,D10整流C22滤波为发射电路提供电源;IC3输出的编码信号通过BG7放大后由L4回路对外辐射出去。 接收电路:以BG1为核心的接收电路把电感L2上的无线电信号放大,从集电极输出一脉冲电压,通过R4、C6加到BG2的基极进行再放大后,经IC1整形,IC2解码后输出开关信号。 开关电路:每按发射器AN一次,接收电路BG3集电极输出一次开关信号,经C12触发BG4和BG5组成的双稳态电路,使BG5导通(或截止)状态改变,继电器J吸合(或释放)状态改变,实现了遥控开关的目的。 电源电路:220V交流电经C17降压,D6—D9整流、C15滤波为接收电路提供工作电源。
安装: A、发射器 ①放置按钮; ②固定电路板(2*5自攻螺丝2只); ③焊接电池簧(正、负极); ④安装双连簧。 B、接收器 ①焊接电源线(电源线穿过塑料盒、电路板,确保不容易拔出); ②安装电源插头; ③调试(见调试部分说明,注意用电安全); ④安装插座(3*5半圆头螺丝→弹垫片→穿过电路板安装孔→铜插座,螺丝拧紧固定,在断电情况下安装); ⑤固定电路板; ⑥最后把面盖和底盒用3*20自攻螺丝拧紧固定。
调试与故障检修: 1.检查各元件焊接无误后,将接收器通电,用万用表测各关键点对地电压(因底板带电,调试或检修请注意安全) ①.R6两端电压分别为24V和6.2V, BG1 BG2 BG3 BG4 BG5 BG6 C极电压 1.5V 7.1V 0V 23V 24V(或0V) 0V(或24V) 以上数据仅供参考,不同的万用表测量会有微小的偏差。 ②.当表笔触及BG1(9018)B极时能听到继电器工作的“嗒”声,则接收器工作基本正常。 2.各点电压基本相符时,一手按发射器,另一只手用非金属起子细调C2(2/7P),使遥控距离最远(忌用力、反复调整C2)。 3.用万用表笔瞬间短路BG4的E、C极,继电器应有工作的声音,则BG5、BG6组成的双稳态电路工作正常,故障在BG1-BG4组成的接收选频电路;继电器没有工作的声音,说明双稳态电路有故障应检查排除。 4.各关键点对地电压和参考电压偏差很大,基本上可以判断故障在那里。
制作与调试 为使遥控距离最远,保证稳定可靠工作,L5和L1在电路板上直接做成圆形。元件焊接前经万用表测量,元件焊接位置应准确无误,注意有极性的元件和外形相似的元件(如6V2稳压管和1N4148)。 调试时应装上灯泡,灯座放上绝缘纸,把发射器靠近接收器,按动AN应听到继电器工作的响声,灯炮(40W以下)点亮或熄灭,拉开发射距离细调C2(用无感笔),使遥控距离最远,调整C2时应一点一点进行,调好不再转动以免损坏元件。 调试前IC3、IC2(1-8)脚应放空,调试后接正极或地或放空应相对应,如IC3②脚接正极,IC2②脚也应接正极;IC3②脚接地,IC2②脚也应接地;IC3②脚放空,IC2②脚也应放空;依此类推。 接收线路板带电,调试时应注意用电安全!
