某省级电子技能大赛电子产品装配与调试项目竞赛套件,专家命题,竞赛真题。
套件名称:环境湿度控制器
国家及各省市地区每年都在举行职业院校职业技能大赛,中等职业学校电子电工类比赛“电子产品装配与调试”项目竞争异常激烈。 本套件为某省级中等职业学校电子产品装配与调试竞赛套件,并提供竞赛试题(电子版)。购买套件后可在本站下载竞赛配套试题

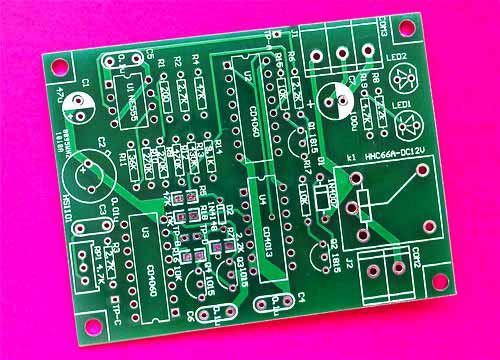

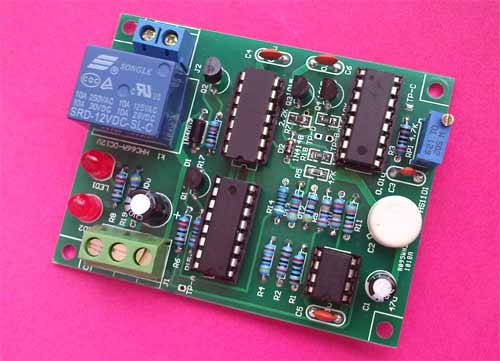

环境湿度控制器(以下简称湿度控制器)的组成原理如图1所示,印刷电路如图2所示。电路主要由湿敏电容、湿度/频率转换电路、基准脉冲发生电路、频率比较电路和湿度控制输出电路组成。
湿敏电容HS1101和TLC555等组成湿度/频率转换电路,转换电路将湿度物理量转换为与湿度大小相对应的脉冲频率;集成电路U3与外部RC元件组成基准脉冲发生器,经过12级分频后将信号输出;脉冲频率比较电路由U2和部分外围元件组成,频率比较电路接受来自湿度/频率转换电路和基准脉冲发生电路的信号,比较结果经D触发器锁存后输出驱动继电器K1吸合。
二进制串行计数器/分频器CD4060 CD4060 是由一振荡器和 14 级二进制串行计数位组成,振荡器的结构可以是 RC 或晶振电路,RERST 为高电平时,计数器清零且振荡器停止工作,所有的计数器均为主-从触发器,在 φo和φo的下降沿,计数器以二进制进行计数,在时钟脉冲线上使用施密特触发器对时钟的上升和下降时间无限制。
双重数据触发器CD4013 CD4013是由具有置位(SET)和复位(RESET)功能的2个数据型触发器构成的,对数据输入施加的信息,以时钟输入的低电平读入,以高电平传输到输出端Q。置位和复位,通过把各自的输入做成高电平,能够独立地进行时钟输入。
环境湿度控制器配套竞赛试题及电路原理图等全套资料下载。
|
环境湿度控制器.rar |
149.06KB |
点击下载 |
参考制作视频点击: 环境湿度控制器制作视频https://www.bilibili.com/video/
