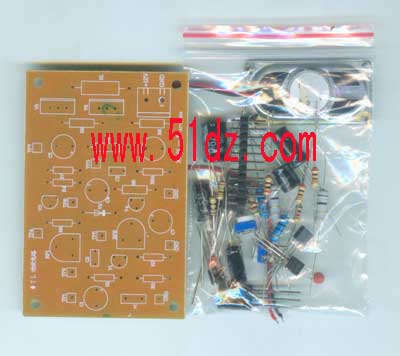

音频OTL功率放大电路
商城价格:¥9.80 元  免费注册有礼送
贵宾价格:¥8.33 元  加入贵宾更优惠
单件重量:35 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

一、实训目标
1、进一步理解音频功放电路的工作原理。
2、掌握音频功放电路的安装与调试方法。
二、实训任务
任务一      理解OTL功率放大电路的工作原理
OTL功率放大电路由激励级、输出级和自举电路组成,本次实训的电路如图5-1所示。三极管V1组成激励放大级;V3与V5管组成NPN型复合管,V4与V6管组成PNP型复合管,两只复合管作为功率输出级的互补对管,V2和RP2给两个互补对管提供合适的偏置电压,使之有合适的集电极电流;由C4、R4组成自举电路,改善输出波形的失真。


图5-1    OTL功率放大电路原理图
任务二      元器件的识别与检测
在安装整机电路之前,一定要对整机所用的元器件进行检测,以减少故障的发生。一般情况下的检测仪表是万用表,对于特殊元器件或要求更高的元器件,有时会用到扫频仪或图示仪等仪器。本项目所用的音频功放电路如图5-1所示,对应的元器件清单见表5-1。

对表5-1中所列各元器件逐一进行检测,同时把检测结果填入表中。
(1)色环电阻:识读其标称阻值,使用万用表测量其实际阻值,判断其质量的好坏。
(2)电位器: 识读其标称阻值,使用万用表判断其质量好坏。
(3)电容器:对电解电容器识别其正负极性,并用万用表判断其质量的好坏;对瓷片电容器识别其电容量,并会判断其质量的好坏。
(4)二极管: 使用万用表判别其正负电极并检测其质量的好坏。
(5)三极管: 使用万用表判别其类型、管脚和质量的好坏。
(6)扬声器: 使用万用表R×1挡测量扬声器的音圈电阻值,判断扬声器的好坏。观察扬声器的纸盒有无破损。
任务三      电路制作与调试
对照电路原理图和元器件清单,在线路板上安装元器件及进行焊接。
安装元器件时,注意电解电容器、二极管的极性和三极管的管脚不要装错。
任务四     电路检测
1、通电前的检查
(1)对照电路图,仔细核对所用元器件的规格,检查有无漏焊、错焊、搭锡和极性装反等现象。特别检查V2和RP2是否焊接良好,因为它们开路,会使互补对管损坏。并一字螺丝刀将RP2向右旋转至最底端,此时RP2阻值为最小。
(2)用万用表R×1k挡测查电路板得电源两端电阻(黑表笔接正电源输入端,红表笔接负电源输入端),R=______Ω,正常值应大于1kΩ。若阻值很小,说明有短路现象;若阻值很大,说明电路安装有误。对于不正常现象,应先予以排除,方可通电调整。
2、通电调整
(1)将电路的输入端短接;输出端接上假负载电阻(8Ω/2W),代替扬声器。
(2)电路板接上电源(+18V),用万用表直流10V电压挡测量推挽互补对管中点(即A点)对地电压,调节RP1,使该点电压为1/2 VCC(即9V)。
(3)用万用表直流2.5V电压挡测量三极管V3基极(TP4)(接红表笔)与V4基极(TP5)(接黑表笔)之间的偏置电压V34,并调节电阻RP2,使测量的电压值为1.8V±0.2V左右。该电压值如果太大,功放管的集电极电流就越大,易使功放管发热损坏;该电压值太小,输出功率不足且有交越失真。RP2越值一定要合适,以保证功率放大器有合适的静态工作点。
(4)断开+18V电源,串入万用表直流50mA电流挡,测量功放电路的整机静态电流I,并记录表5-2中。正常时I在5~25mA之间。
(5)用万用表直流电压挡测量功率放大电路中各三极管的静态工作电压(对地)并记录于表5-2中。
(6)拆除输入端的短接线,拆去输出端的假负载电阻,接上扬声器。手握螺丝刀得金属部分碰触V1基极,扬声器应发出“嘟嘟”声。
表5-2       三极管静态电压测量
电源电压VCC=                V 中点电压VA=                 V
偏置电压V34 =                 V 整机电流I =               mA
 V1 V3 V4 V5 V6
VC
VB
VE

任务四       测定最大不失真输出功率
按图5-2所示连接测试仪器,按如下步骤进行测试。






                                       图5-2     功率放大电路性能测试示意图
(1)用8Ω/2W 电阻代替扬声器。
(2)调节低频信号发生器,输出1kHZ/30mV正弦电压信号。
(3)调节低频信号发生器的输出电压,使之缓慢增大直至示波器显示的波形刚要产生切峰失真而又未失真为止,用毫伏表测出此时的输入电压和输出电压大小,并做好记录:
输入电压vi =______mV,信号频率f =_______Hz,输出电压vo=_____V。
(4)由下式计算功放电路的电压放大倍数Av和最大不失真输出功率Po,即:
                 Av = vo / vi =  ___________       Po =vo2 / 8RL =                   W
式中,RL为负载电阻的阻值。

三、实训总结
1、写出制作与调试音频功率放大电路的全过程。








2、写出本次实训的收获与体会。

详细说明请点击下载:

音频功率放大电路.pdf 465.58KB 点击下载
