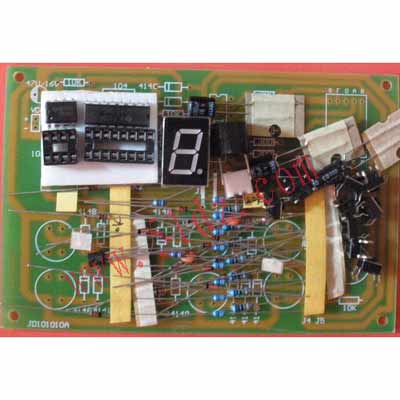

简易数显8路抢答器套件:简单实用的8路数显抢答器,主要包括抢答、编码、优先锁存、数显、复位及音频振荡等电路。元器件主要包括CD4511.NE555、IN4148、三极管(9 0 1 4)、LED 共阴极数码管、扬声器、小型按钮开关及电阻电容等。板材选自优质玻纤喷锡板:板的尺寸:12.15CM×8CM ,板的尺寸比较大,所以成本也比较高,但学习的人员就非常的方便,非常适合实训训练。

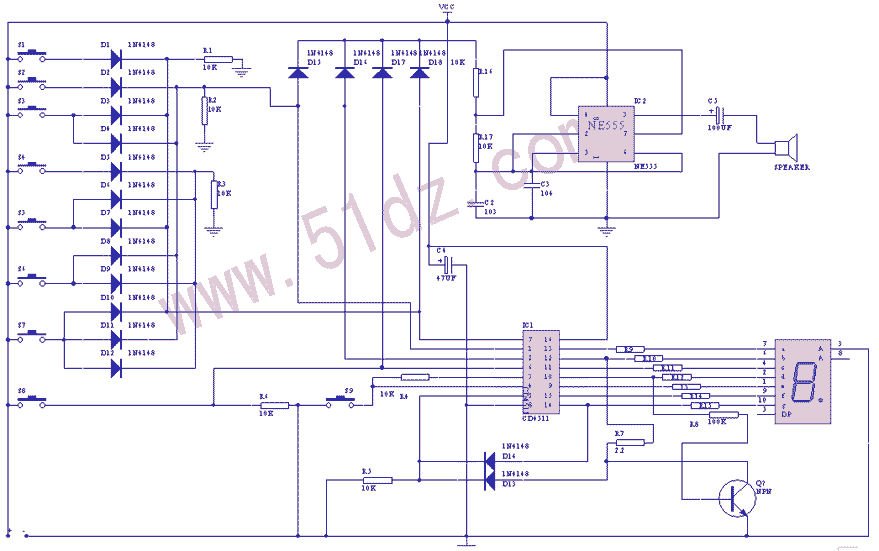

说明:抢答数显电路:J1~J8 八个按钮开关组成抢答键。D1~D12 十二个二极管组成编码器,将抢答键按对应的BCD 码进行编码,并将所得的高电平加在CD4511 所对应的输入端。CD4511 是一块含BCD —七段锁存/ 译码/ 驱动电路于一体的集成电路。CD4511 的1、2、6、7 脚为BCD 码输入端,9~15 脚为显示输出端。3 脚为测试端(LT),当L T 为“0 ”时,输出全为“1 ”。4 脚为消隐端(B I ),当B I 为“0 ”时,输出全为“0 ”,因此此时可以清除锁存器内的数值,即可使用为复位端。5 脚为锁存允许端(L E ),当L E 端由“0 ”→“1 ”时,a 、b 、c 、d 、e 、f 、g 七个输出端保持在LE 为“0”时所加BCD 码对应的数码显示状态。16、8 脚分别接电源正负极。由CD4511 的引脚图可知,6 、2 、1 、7 脚分别代表BCD 码的8、4、2、1 位。按下对应的键,即可得到0001、0010、0011、0100、0101、0110、0111、1000 八个一系列的BCD 码。高电平加在CD4511 对应的输入端上,便可以由其内部电路译码为十进制数在数码管上显示出来。优先锁存电路由两个二极管(D13、D14)、一个三极管(VT)、两个电阻及CD4511的锁存允许端(LE)完成。在初始状态或复位后的状态时,CD4511 输入端都与一个电阻(10K)串联接地,所以此时BCD码输入端为“0000”,则CD4511 输出端a、b、c、d、e、f 均为高电平,g 为低电平,且数码显示为“0”。而当d 为高电平,三极管(VT)导通及g 为低电平时, D13、D14 的正极均为低电平,使CD4511 的LE 端为低电平“0”,可见,此时没有锁存即允许BCD码输入。而当任一抢答键按下时,由数码显示可知,CD4511 输出端d 输出为低电平或输出端g输出为高电平,两个状态必有一个存在或着都存在。迫使CD4511的LE端,由“0”→“1”,即将首先输入的BCD 码显示的数字锁存并保持。此刻,其它按键编码就无法输入,从而达到了抢答的目的。音频振荡电路为NE555组成的多谐振荡器推动扬声器发出讯响声。四只二极管(IN4148)组成二极管或门电路分别接CD4511 的1、2、6、7 引脚,为NE555 提供电源+Ucc,即任何抢答键按下时,扬声器都能发出报警声。

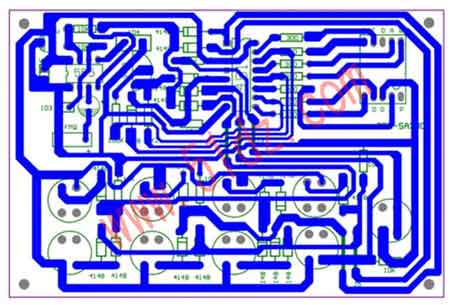

装好的成品如下图所示:
安装与调试请查看这里:/0/n---13575--.htm
|
8路数字电路4511抢答器.rar |
161.29KB |
点击下载 |
参考制作视频点击: 【简易数显8路抢答器制作视频】https://www.bilibili.com/video/
