220V1W长寿命卡口LED节能灯套件
商城价格:¥8.80 元  免费注册有礼送
贵宾价格:¥7.48 元  加入贵宾更优惠
单件重量:46 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

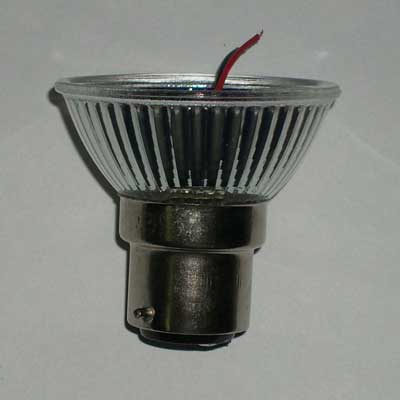

本套件必需使用卡口插座,收到的实物只有上面左边的灯杯,如果您需要购买右边罗口,请不要将本商品放入购物车,如果已经放入了,请在购物车修改数量为0并保存。

想省钱,就用LED照明;想好玩,就用LED照明;想新潮,就用LED照明;还想学技术和提高自己的动手能力,那就立即自己组装、制作并享用LED照明!

1只1年可以省10元的电费,10年就可以省100元的电费!2只省钱加倍,买得越多,用得越多,省的就越多!为什么不立即购本套件回去组装并加以应用呢?

电表不转不是我们的错,24小时连续工作一个月都不需要1度电也不是我们的错!经过测试,本长寿命LED节能灯耗电量不足以让2(4)A或者更大安培的电度表转动,即使是长年累月的工作,一度电费也不要。

本世纪最大的进步很有可能就是照明技术的突破和进步,社会的发展使得人类已经离不开照明,可是用于照明消耗的电能已经成为电能的主要消耗之一,想省电,就要从照明开始。

另外,灯具的寿命也有了很大的提高,爱迪生最初发明的白炽灯泡寿命只有几十个小时,现在的日光灯管和白炽灯的平均寿命也才几千小时,这相当于,如果用户每天打开灯具10小时,那么一年内更换灯具的可能性为90%,而LED的使用寿命在几万小时以上,这意味着,既使每天使用20小时,也很有可能10年时间不需要更换灯泡。由于LED发热量极少,效率高,相关配件的寿命也会有增长,由于时间太长,无法用时间实践来证明,但是LED已经是公认的寿命最长的照明产品!

当然,LED的不足之处在于成本太高,暂时还无法普及到普通家庭,现在仅仅只在少数大公司、大酒店、大广场采用LED照明。那些全部更换成LED照明的费用一次投入就是数万元甚至数十万元,当然,他们可能会在一年内或者两年内就会收回投资。为什么呢?因为他们一个月的照明电费就有10万元,换为LED照明后,他们的电费一般会降低一半以上,不收回投资才怪呢!深圳已经有这样的照明服务公司,他们免费帮公司、工厂等单位更换LED灯具,承包照明电费运营管理,这些公司的老板都开小车的(有钱呗)。

经过本站试验,使用本灯距离5米远时就可以看清书上的4号大小的字,作为小夜灯、走道灯、指示灯、信号灯是完全够用的,15W的白炽灯的亮度也强不了多少;当使用两只或者三只本灯在5米远时都可以清清楚楚的读书看报;当使用5只本灯时,已经明显感觉比15W的白炽灯亮度要亮得多,由于LED光色接近自然白光,效果差不多已经接近40W的白炽灯泡了,这样看来,有些LED的广告上说明省电百分之七十,还是有一定道理的。如果大家是用作台灯,一只1W的LED灯就完全足够了,因为台灯的使用距离才0.5米远,一个发光二极管照明都看得见,而本1W的LED灯中有19个高亮的草帽发白光二极管照明。请注意:市面上有些白光LED灯不是采用的草帽灯,在LED自己的聚光作用下,射程会更远,那种灯不适合家用照明,那是用来商场照射商品展示用的,那种灯比草帽灯要便宜,本站的LED草帽灯0.5元一只,一分钱一分货


套件说明:本商品是该节能灯套件,卡口的电镀玻璃反光灯杯1只、圆型透明的平面封口玻璃1块、0.8mm高精度双面电路板1块、高亮白光草帽灯19只、400V224高压金属膜限流电容1只、1N4007整流二极管4只、4.7M高压泄流电阻1只、63V10UF消闪烁用滤波电容1只。制作装配时需要电烙铁、万用表、尖嘴钳、剪钳、热熔胶枪(胶)等工具消耗品请自备。市面上相同功能和特性的LED灯售价高达18元以上,更有高达百元以上的LED灯,现在大家自己动手,只需要十多元就可以立即享用这世界上的环保省电LED照明技术!学校组织批量购买,每50套赠送一套备品,免费提供部分元件备品!

电路原理图:工作原理非常简单,通过电容限流了发光二极管的工作电流小于25MA,加上C2吸收了开关灯的冲击电流,有效的确保了发光二极管的使用寿命。采用电容降压,不消耗电能,不发热,效果好。(发光二极管的工作电流由C1的容量决定,如图最大不能超过474,如果发光二极管的工作电流超过了50MA,估计发光二极管的寿命会大大缩短!如果觉采用224亮度已经太亮,可以换容量为104的电容,这样LED的工作寿命会超过几万小时。)



打开电路板,发光二极管全部按一个方向安装,六角型,好看实用。
装好灯的效果,注意,极性要装对,横成行,斜成线,布局美观。安装时请注意焊接温度不要过高,焊接时间不要太长,发光二极管是很容烫坏的。焊好固定后,就不要东摇西搬发光二极管了,如果发现没有装正,应用电烙铁将引脚焊锡熔化后再校正位置,还是一句话,注意控制温度,如果装好后有LED不再发光或者发光不均匀的情况,肯定是焊接过程中导致的损坏。

LED剪脚请贴紧板剪脚,只管贴紧线路板剪脚,因为是双面板,整个铜孔都能导电!先装大电容,注意在板内2-3mm,要保证能放进灯杯。

再装高压电容224的泄流电阻4.7M,该电阻可以装也可以不装,主要是为了给电容放电,防止电人。
再装63V10UF的滤波电容,注意,电容脚要先折弯加工。
电容如图折弯加工,保证与其它电路远离,有条件者可以在引脚上套绝缘管。


再装到正极的整流二极管,装低点,占少一点位置。
 再装另一只到正极的整流二极管,装在下面的管上面,先装一边。

再焊另一边,保证留有各电路节点之间的安全距离。
如图,查看各节点安全距离,如果安全距离太近,请引脚套绝缘管。
再装桥式整流器的负极臂的二极管之一靠外边。
再装桥式整流器的负极臂的二极管之一靠里边,这里引脚很长都没有装套管,因为二极管互相卡住,引脚即使受到外部机械冲击也不会连在一起,再说两个二极管的负极是相同的电节点,即使短路也是允许的。

这是装好的样子,请四面再检查。
检查检查再检查,多检查多思考不是犯罪,这是允许并且提倡的。
最后,如图所示放电路板到灯杯,将两根线如图焊好,这是唯一的焊线方法,下面的图是检查,是无法焊接的。
 板放在处面是无法焊线上去的,能焊上去的话也是线头的伸展方向不对,电路板将无法在灯杯中放落实。
最后,将灯板放入灯杯,打上胶,封口还有一个圆平面玻璃也用胶封好,这样,外面更加无法接触到内部线路,确保安全用电!请注意:在打胶封装之前,请务必先试验OK后再封装!
备注:在灯打开或者关灯后,由于电容余电,会较慢熄灭,这是正常现象;另外由于发光二极管在关电后弱电流工作时处于非稳定状态,可能各发光二极管发光不均匀或者亮度不均匀是正常现象。
