本功放供电可以使用交流12V或直流12V。功率为5W*2，音质清晰。
本商品为散件，参考原理图：

相关商品:

通过对本制作的安装、焊接、调试，了解电子产品的内部构造，训练动手能力。
掌握元器件的识别、简易测试以及整机调试工艺。
熟练使用电烙铁、剪钳、万用电表等电子工具。
对照电路原理图，了解工作原理，图上符号，并与实物对照。
认真仔细的安装焊接，排除安装焊接过程中出现的故障。
1.首先焊接2个220欧和2个2.2欧电阻，IN40074个，跳线一枚。
2.焊接弯插针，INPUT位置3针，POWER位置为直流输入2针，交流输入2针，OUTPUT为4针。
3.焊4.7UF电解电容2个，散热片中间的47UF电容4个，470UF两个，104P涤纶电容3个，还剩下2个靠近220欧电阻旁边的两个47UF电容，注意这两个电容极性一定要反过来装，因为板子丝印极性标错，焊接时一定要注意。
4.安装25V 2200UF电解电容，BA5406和散热片用螺丝固定后插在电路板上再焊接并用螺丝固定在电路板上。说明：INPUT的3针，中间为地，两边是左右声道信号输入端，OUTPUT的4针，中间两根为地，边上的为左右声道输出端。音调和音量调节部分已提供原件，分别为2.2K电阻2个，0.1UF涤纶电容2个，10K双联电位器2个，10K单联电位器1个，只需按照原理图焊接即可。

成品拍照：(套件还配有音调部分元件)

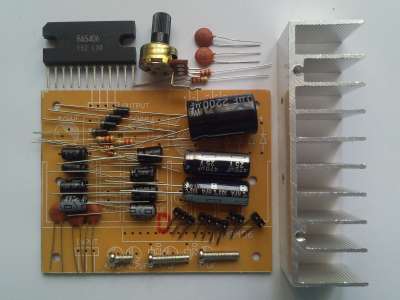

散件拍照：
