本电路采用CD4543做数码驱动,CD4543和CD4511的区别在于,CD4543显示6和9时更接近阅读书写习惯,而CD4511显示6和9时,看上去更象拼音字母b和q,最上面和最下面的一横的亮灭不同。
本套件已改板成双面玻纤板。
本套件主要元件有5个数字集成电路(CD4543 2个;CD4518 1个; CD4040 1个;CD4060 1个)、2个一位数码管和发光二极管、32.768HZ晶振,开关电阻及其它所有元件用胶袋包成一包,配上双面玻纤电路板,制作说明,元件清单,原理图,欢迎各位电子爱好者一起动手制作。 套件内含有电路原理图等装配资料,电路板上也是元件装配图,适合学生、电子初学者、成人等学习、娱乐、装配用途。
本电路有5个集成电路,走时由石英晶振决定,走时精度高,使用数码管,减少安装成本。 本套件装好的成品可以实现如下功能: 1.电源打开时,循环00~59的秒计时。 2.按下暂停开关,暂停计时。弹起暂停开关,从暂停处秒计时。

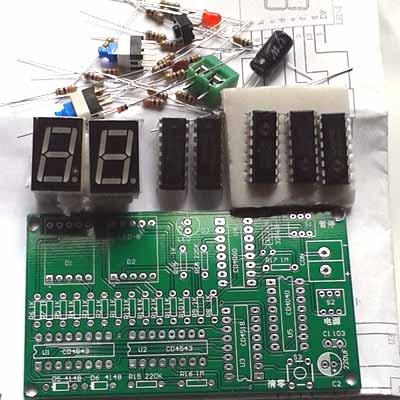

散件拍照:

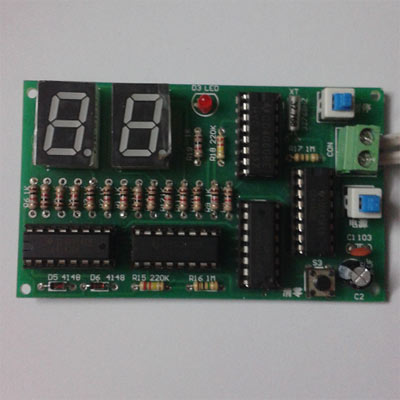

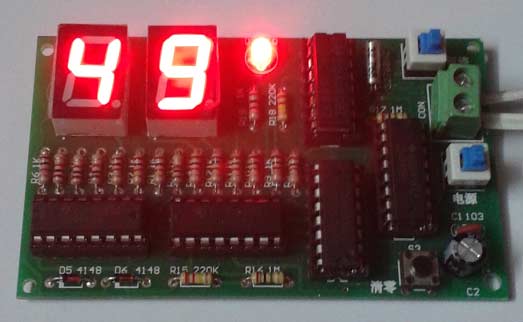

装好的成品如下图所示:
